エレキーの昔話

最初のエレキーを作ったのは、開局３年目の頃です。
バグキーを作るのは難易度が高いが、エレキーはそれほどではなく、ローコストで済む、という話を読んだのがきっかけです。
その後、延々と何十年。＾＾；）

今までにどんなエレキーを作ったんだったろうか？オールドタイマーの昔話に、少しばかりお付き合いのほど。

１号機

あれは’６８年、高校２年の頃でした。月に１０００円あったか無かったかの小遣いで部品を買い、ＣＱ誌の製作記事を見ながらトランジスタを２個と、リレーを使ったエレキーを作りました。パドルなんて高くてとても買えず、金切りのこの刃を２枚貼り合わせてパドルも作りました。

うまく動いたので、しきりに遊びましたが、電信が下手だったので、それで波は出しませんでした。

２号機

実際に電信でQSOするようになってからの事です。１号機の信号は、スペースが極端に短く、ツーツーツーと打ったら、ツールールーと符号が出て、実用には難しいと知りました。（しかし、スピードの速い人には、ちょうど良いスペースであることも同時に知りました。）

’７０年ごろ、友人がデジタルＩＣを２個、トランジスタを２個使った、論理的に正確な信号が出せるエレキーの回路をくれたので、初めてＩＣを使って、これを製作しました。パドルとケースは、１号機のものを流用しました。まだゲルマニウムトランジスターを併用していました。抜群に行儀の良い信号が出るので、感動しました。

しかし使っているうちに、しばしば短点が１個少ない信号が出るので、閉口しました。

２号機蛇足

２号機はDＴＬのICを２個使ったものだったのですが、消費電流はバカにならず、電池ではなく外部電源で使用していました。外部電源は実験用のもので、スイッチ切替えで１５Ｖ以下のレンジと２５Ｖ以下のレンジに切りかえることが出来ました。電源電圧は５Ｖですがある時、間違ってトランシーバーへの供給圧１２Ｖをかけてしまい・・・、”あっ” と思ったのですが既に遅し。ところが意外にも、１２Ｖでも動作することを発見しました。（絶対に真似しないで下さい）

ある日、友人に電源装置の説明をし、２５Ｖレンジに切替えて電圧を上へ上げたら、どこかで「キュー」と言う音がしました。しまった！エレキーの電源スイッチを入れていた！（出力がオンになり、モニターの音が出た。電圧を変更の途中だったので、音の周波数がひゅーっと変化したらしい。）

電源電圧を下げてエレキーの動作を確かめたのですが、すでに動かなくなっていました。泣く泣くICを買いに（あの頃は高かった）行き、入れ替えたら動くようになって、それでしばらく使っていました。

しかしつぶれたＩＣが、捨てるにくやしく、どの部分が壊れたのか、テスターで動作をひとつひとつ確認しました。すると、２個のうち１個、フリップフロップは壊れておらず、ゲートICの、４回路入っている１個だけ出力がショート状態である事がわかりました。壊れた回路に繋がっているICピンをニッパーで切り取り、もう一度これらのＩＣを基板に戻したら、何と、動作するではありませんか！

そんなアホな！ 目の前の状況は、真空管を１本抜いたラジオが鳴っているような（当時の心境です）信じられない事です。組み立て前に、回路の動作原理をよーく理解して取り掛かったのに。

（右の写真は２号機の基板。左のＩＣの手前右から２本目から４本目まで、足がちょん切られているのがわかるでしょうか？）もう一度回路図を取り出し、切り飛ばした部分をにらみ、よーく考えると、元の回路と少し異なる原理で動作する事に気がつきました。

しかし、こんな偶然があるでしょうか？しばし開いた口がふさがりませんでした。この２号機の基板は、足を３本切り取ったＩＣを乗せたまま、今も眠っています。

３号機

２号機の短点が足りなくなる現象は、短点メモリーが無い事が原因と思い当たり、長短点メモリーつきのキーヤーを作成しました。
７４年、大学の４年になっていました。大学の工作センターでアクリルを加工し、ケースをひねっても影響を受けない、しっかりしたパドルを製作しました。

動作は満足の行くものでしたが、送信機からのインターフェアを受けて誤動作することがあったため、ケース内のそこらじゅうにパスコンをつけまくりました。これは大変に実用的で、ずいぶん使いました。

ＴＳ５２０にアップバータをつけて、５０メガから４３０メガまで出ました。　

４号機

８１年、米国でメッセージがメモリーできるキーヤーのキットを見つけ、米国みやげ代わりに製作しました。

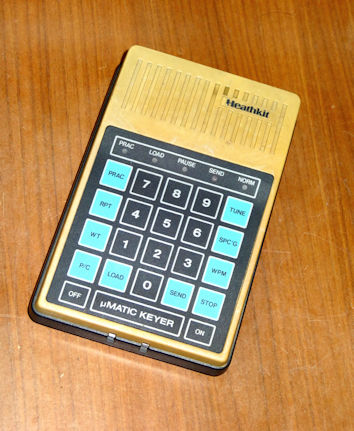

キットの部品が足りなかったり、間違って高電圧をかけて壊してしまったり、さんざの目に会いましたが、出来あがりは大変にスマートで高機能。右の写真です。
多チャンネルのメッセージメモリー。速度はキーパッドから入力。タッチ式パドルを格納し、取付ければ即利用出来ます。練習用の不規則文字出力まであります。
メーカーの実力に脱帽でした。因みにヒースキットで、当時のお金で３万円相当の米ドルを払いました。思えば、円安の時代でした。

エレバグキーへ

５号機以降は、エレバグキーへの取り組みになっていきます。多数のキーヤーを製作しました。



続きは、こちら、エレバグキーの歴史へ
