エレバグモードの符号をそのまま８チャンネルメモリーに記録／再生！
パドルやスイッチのノイズに強くなった
エレバグキー８Ａ２１型
PICマイコンで小型、省電力なエレバグキーに、エレバグモードのメッセージメモリーを搭載した６型、７型は、CQ誌の2003年5月号、2004年5月号に掲載されました。

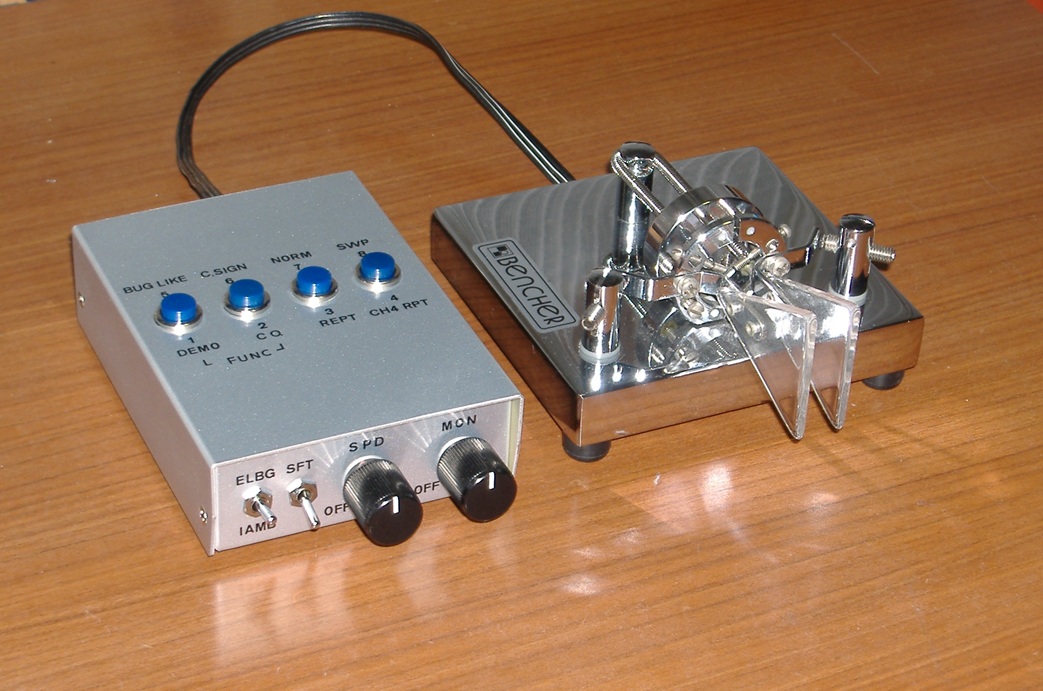

掲載後多くの反響やPICマイコンの提供依頼があり、全国にエレバグキーが誕生しました。皆さんからの励ましやご要望に応えて、エレバグキーはさらに８型、８A型へと進化しました。冒頭写真のようです。
PICマイコンには、１６Ｆ８１９を用います。
動作モードは、アイアンビックと、エレバグの２種類で、それぞれのモードで、８チャンネルのメッセージメモリーが使えます。
アイアンビックは、モードＡとＢを切り替えて使えるようになりました。
また、エレバグモードでは、従来方式の高速処理モードに加え、パドルのノイズをマスキングの手法で除去する、ノイズマスキングモードも、切り替えて使えるようになりました。スイッチのノイズ対策も加えました。
ノイズマスキング方式には、弊ＤＪキーヤーＤＪ４Ａ３１型 （リンクはこちら（ブラウザで戻って下さい） で紹介した手法が用いられています。
これで、パドルの少々のノイズは、無かったような符号が出力されます。ｈｉ.
スピード設定を合せ、手動キーの入力を、長点パドルの代わりに入力すると、ノイズが除去された信号が出力されます。
バグキーを入力に繋ぐと、カスレが除去されます。
エレバグモードの信号も、アイアンビックの信号も、そのモードのままメモリーに記録／再生できます。
字間、ワード間のスペースも、入力のまま記録／再生されます。
４つのプッシュスイッチで４つのメモリーチャンネルを使い分け、さらに、シフトスイッチのON/OFF切替で、その２倍、８チャンネルが使えます。
それから、弊エレバグキーの基本機能として、休止時の消費電流を10μＡ未満に押さえています（スリープ＋α）。
パドルから手を放して、１～２秒でスリープモードとなり、打鍵を始めると、瞬時に復帰します。
このため、電源スイッチを切る必要は、余りありません。ｈｉ.

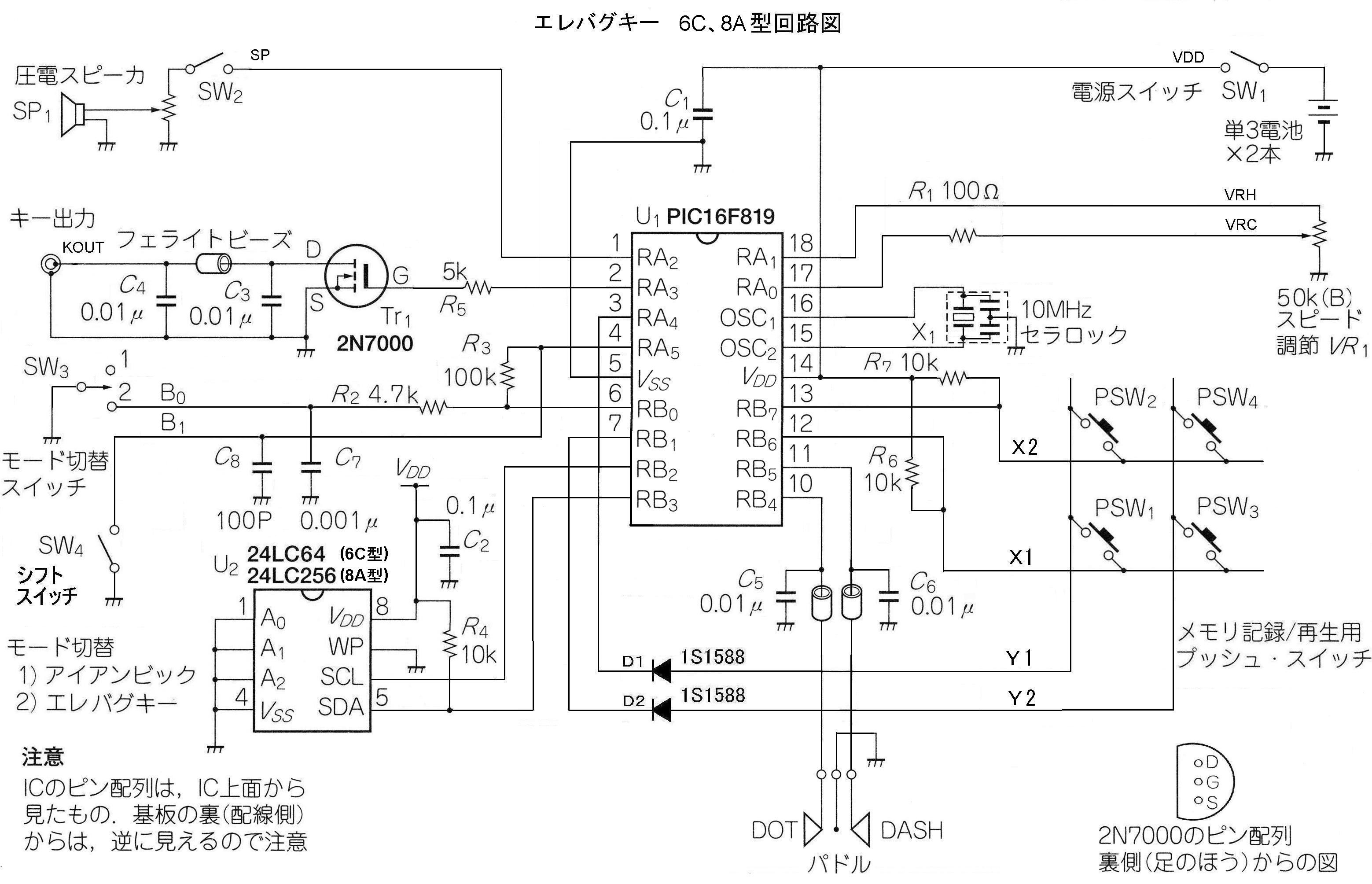

回路は、下図の通りです。
８型には、ゲートICの７４ＨＣ０９を使っていたのですが、入手難になったので、８Ａ型では代わりにキーマトリックスを用います。
（８型も、今回と同様のバージョンアップを行っています。）
メモリーＩＣには２４ＬＣ２５６を用います。小さなパッケージに２５万余ものメモリー素子が詰め込まれています。何と！
これが200円や300円で手に入るんですからね。（浦島太郎現象！）
PICの内蔵タイマーでモニターを鳴らし、スリープ機能で、パドルやメモリースイッチが操作されていないときに、マイコンをスリープ状態として、消費電流を前記の通り殆どゼロにします。
図中、フェライトビーズが３ヶ所に入っています。しかしこれらは実績上、無くて良い事が判っており、ジャンパー線でつないでおけばＯＫです。
余程の回り込みがあった時は、小さいサイズのものを入れて下さい。
＜製 作＞

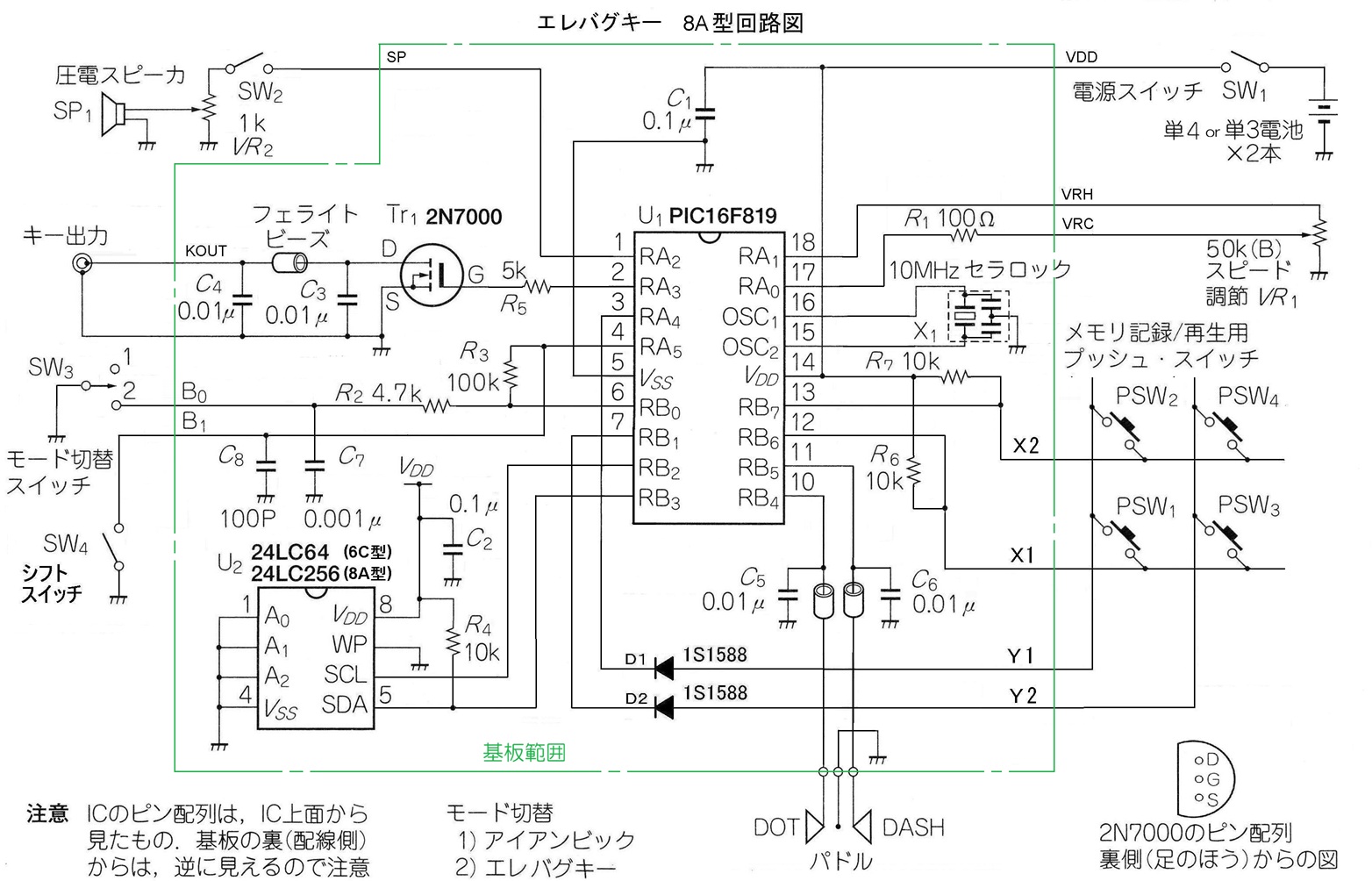

回路図の中の、緑の一点鎖線で囲った部分が中心部で、基板の範囲になります。

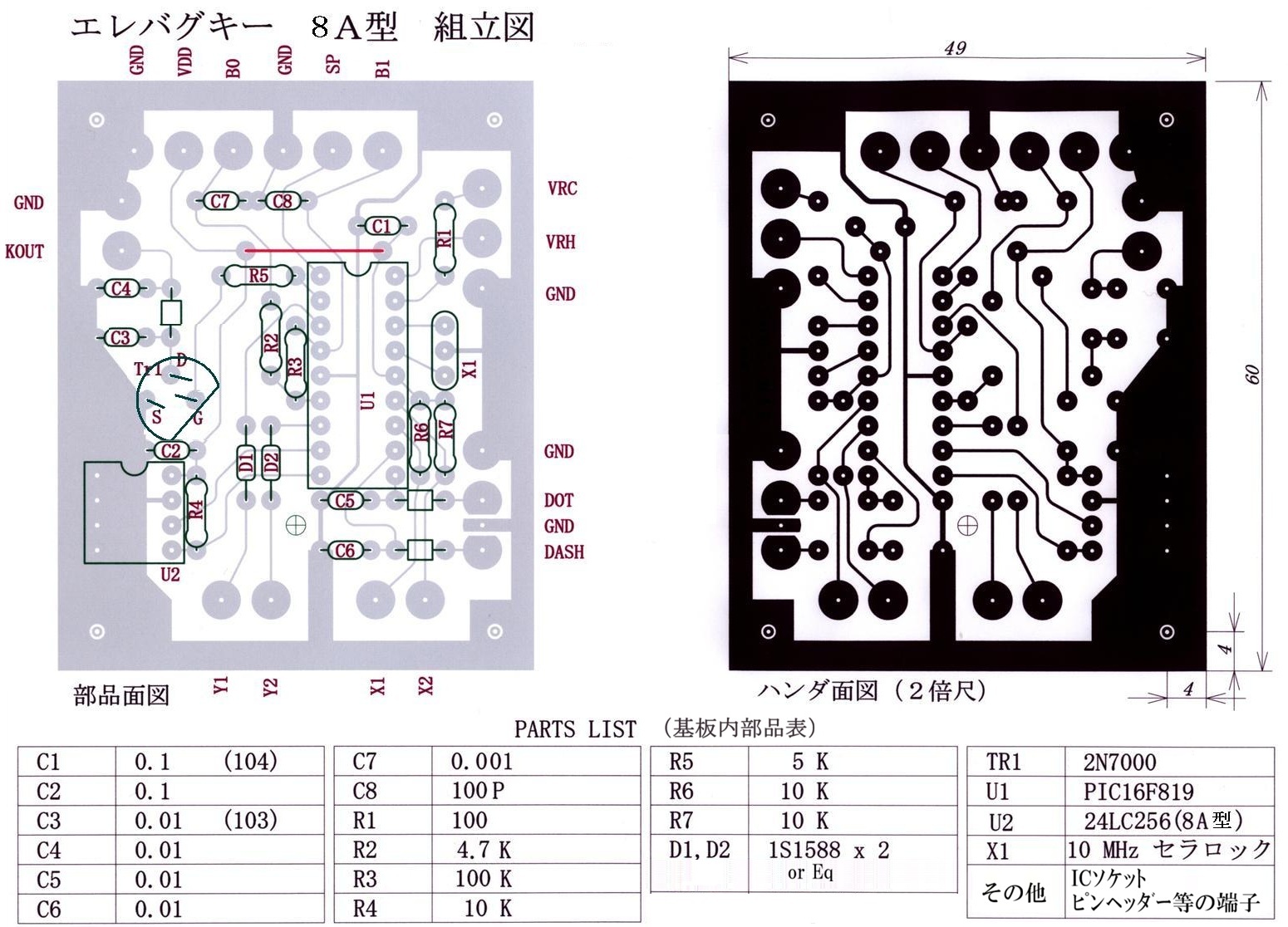

基板の、部品面から見た組立図と、半田面の図、及び部品表を こちらのリンク に示します（ブラウザで戻って下さい）。.
マイコンと、ＥＥＰＲＯＭには、必ずソケットを用い、製作の最後に取り付けて下さい。
ダイオードの１Ｓ１５８８は、１ＳＳ１７８等の同等品に替えられます。
図にパドルは一つしか描いていませんが、入力コネクタを２つ付けておくと、別のパドルも繋ぎ、或いは手動キーを長点側に繋いで共用でき、ノイズマスキングモードで処理する事も出来ます。
プッシュスイッチは、押しやすいようにケース上面に取付けるのが良いと思います。
私は、ＶＲ１とＳＷ１、ＶＲ２とＳＷ２をスイッチ付きＶＲにして、パネル面を簡素化しています。
ＶＲ２にはＡカーブが良いのですが、手に入りにくくなりました。ＢカーブでもＯＫです。
電池は、私は単三（単四と値段が変わらず、容量が大きめで、入手しやすい）が好きなのですが、ケースの余裕により決めます。ｈｉ.
ここにＮｉ－ｃｄ等の充電式電池を使ったり、外部電源を繋ぐ必要はありません。
電池は相当に長持ちします（私の場合、１年以上）。液漏れに注意の対象です。ｈｉ.
＜使い方＞
― アイアンビックモード ―
アイアンビックモードの動作は、普通と何も変わりません。
最初の設定は、モードＢになっています。ＰＳＷ１を押しながら電源スイッチを入れると、モニターがAとビープして、モードAに変ります。
もう一度やるとBとビープしてモードBに戻り、以降同様に切り替わります。
モードAとBについては、ＤＪキーヤーのページ（リンクはこちら）に説明があります。
― エレバグモード ―
エレバグモードに切り替え、長点パドルを長く押してください。押している間、信号が出つづける事を確認します。
この長い長点を確かめたら、長短点が混じった、K、C、Xなどを打ってみて下さい。バグキー風の符号が出てきます。
長短点各符号の間には、自動的に短点１個分のスペースが挿入されるので、パドルをサッと動かしても、うまい具合にスペースが取れている事が判ると思います。
これは、私が１９８７年にＣＱ誌に発表した”エレバグキーの製作”の時から継続している、エレバグキーの最も重要な基本機能です。最近、”オートスペーシング”という言葉を聴くようになりました。うまいネーミングだと思います（私も、この言葉を使わせてもらおう。ｈｉ.）。
またY、M、O、１など、長点が続く符号を打ってみます。慣れてくると、ちょっと気分のこもった信号が出せるようになります。了解のR、最後のVAなど、ちょっと長めの長点を試して見ましょう。
― ノイズマスキングモード ―
エレバグで最初の設定は、ノイズマスキングモードになっています。
パドル自体のノイズが判っている場合や、長点入力にバグキーを繋いだ方は、キーヤーの出力が平坦な事に気がつかれるかもしれません。
しかし、余りに粗いノイズが来た場合、キーヤーは断続した信号として扱い、”オートスペーシング”で複数の符号が出力される可能性があります。
ここまでひどい接点状態にはしないでおきましょう。ｈｉ.
ＰＳＷ２を押しながら電源スイッチを入れると、モニターがＨＳとビープして、高速モード（従来方式）に変わります。再度やると、ＮＭとビープしてノイズマスキングモードに戻り、以降同様に切り替わります。
― ダブルレバーパドル ―
ダブルレバーのパドルは、エレバグモードではソフトウェアでシングルレバーに変換しており、問題無く使えます。
この時、両方のレバーを押すと、後で押した方の符号に置き換わります。
エレバグモードで、長点を押しながら途中で短点も押し、ＫやＸ、逆にＲやＰ、二回押してＡＲなど出す事も出来ます（スクイズ操作）が、余りお奨めしません。
アイアンビックやバグキーが打てなくなりそうです。ｈｉ.
― ファンクション ―
ファンクション設定の方法は、こちらのリンク を参照して下さい。（ブラウザで戻って下さい）
ＰＳＷ１と２を同時に長押しするとコマンドモードになり、モニターが”？”をビープします。ファンクションの設定方法を参照して、該当のＰＳＷを長押しすると”Ｒ”とビープし、ファンクションがＯＮとなり、短く押すと”Ｎ”とビープし、ＯＦＦになります。
ファンクション設定には、リピートモード、自動ＣＱなどがあります。
自動ＣＱをＯＮにして、ＰＳＷ２を押すとＣＱが出力されます。但し、事前にファンクションのシフト＋ＰＳＷ２で、コールサインを記録しておきます。
シフトスイッチをＯＮにしてＰＳＷ２を押すと、ＣＱホレが出力されます。
ファンクション設定で、アイアンビックからノーマル（ダブルレバーパドルをシングルに変換する。ＵＬＴＩＭＡＴＩＣ）モードへの切替え、エレバグから複式キーモードへの切替えも出来ます。複式モードでも、オートスペーシングが働きます。
またこれらのモードでも、信号はそのままのモードでメッセージメモリーに記録／再生されます。
間違ってコマンドモードになり、”？”とビープした場合は、長点パドルを押すか、ＰＳＷ１と２を同時におせば、”Ｔ”とビープして元に戻ります。
ＰＳＷ１と２を同時に押しながら電源スイッチを入れると、全てのファンクションがクリアされます。
― バグキーのカスレなどの除去 ―
エレバグでノイズマスキングモードに設定し、予め短点の速度をバグキーなどの速度より少し速くします。
長点入力にバグキーなどを接続し、打鍵します。
キーヤー出力からは、カスレがとれていると思います。ノイズマスキング機能の効果です。
縦振れキー等からもチャタリングが出る事があります。これも、上記同様に除去可能です。
但し、前記の通り、余りに粗いノイズが来た場合、キーヤーは断続した信号として扱い、”オートスペーシング”で複数の符号が出力される可能性があります。
やはり、接点クリーニングは基本ですね。ｈｉ.
＜ＤｅＣｈａｔｔｅｒモード＞
ＤｅＣｈａｔｔｅｒは、ノイズマスキング機能の一種です。８Ａ２１型マイコンの中の、ＤＣ８Ａ２１というバージョンに組込みました。
符号の後のスペーシングを、短い方にも自由な長さに出来るようにプログラミングしました。とは言っても、短点の半分にも満たない極端な短さにはしません。
ノイズをマスキングしてカスレやチャタリングを除去しながら、符号やスペーシングは打鍵にほぼ追従して、元の符号を再現します。
一方で極端に短いスペースは防止します。
何だか”夢のような”モードですね。ｈｉ.
― 使い方 ―
ファンクション設定の中に、”ノーマルキーモード”というのがあります。
８Ａ２１型マイコンの中の、ＤＣ８Ａ２１というバージョンは、このファンクションの設定がＤｅＣｈａｔｔｅｒモードの設定と兼用になっています。
（マイコンはＤＣ８Ａ２１が必要です！）
この設定をｏｎにすると、アイアンビックの時は、ノーマルキー（ＵＬＴＩＭＡＴＩＣ）の設定となり、エレバグキーの場合、ノイズマスキングモードの場合にはＤｅＣｈａｔｔｅｒモードの設定となります。
まず、エレバグでノイズマスキングモードに設定し、短点を打鍵速度と大まかに同じ位の速さにします。
そこで、上記ＤｅＣｈａｔｔｅｒの設定を行います。
長点入力にバグキーなどを接続し、打鍵します。
キーヤー出力からは、カスレなどがとれていると思います。
また、打鍵とほぼ同じ符号がキーヤーから出力され、打鍵信号の味わいがほぼそのままと思います。
なお、ＤｅＣｈａｔｔｅｒに設定したままアイアンビックモードにすると、ノーマルキーに変わっているので、スクイズ操作してもトツートツーとは出ません。
ＤｅＣｈａｔｔｅｒに設定をｏｆｆに戻して下さい。
― ＤｅＣｈａｔｔｅｒモードでパドルを打ってみる！ ―
ＤｅＣｈａｔｔｅｒモードにしてパドルを打ってみると・・・。
符号間のスペースが短くも広くもなり、バグキーの味わいとなります。
このスペースも極端に短いものにはならず、聞き取りやすさが余り損なわれません。
一度お試しの程！
― 二つ目の入力コネクタ ―
ＤｅＣｈａｔｔｅｒモードを使う時、パドルの入力コネクタ１個ではなく、同様のパドルのコネクタ、または長点の入力コネクタを増設しておいた方が便利です。
１個目のコネクタと並列でＯＫです。
パドルを複数お持ちの場合、両方を繋いでおくのも便利ですね。
＜メッセージメモリーの使い方＞
シフトスイッチをまずＯＦＦにします。
プッシュスイッチ（どれでも良い）を２秒くらい押すと、キーヤーがＲ ＢＴを出力します。これで、メモリーの記録モードとなります。以前の記録も、この時点で消されます。
そうしたら、必要なメッセージを打ち込みます。記録を開始したときのモードで、記録終了まで記録されます。打ち込みが終わったら、プッシュスイッチを押します。すると、キーヤーはＡＲを出力して、記録を終了します。
もし、ＢＴが出力された後、何も打ち込まずにプッシュスイッチを押した場合、元の記録がキャンセルされただけで終わります。
いずれのプッシュスイッチも全く同じ機能で、異なるチャンネルで動作しています。
メッセージを再生、送信するには、必要なチャンネルのプッシュスイッチを押すだけです。
途中でメッセージを終わらせたい場合は、長点パドルを押すか、ＰＳＷ１と２を同時に押します。
シフトスイッチをＯＮにすると、先程のプッシュスイッチが、全て別のチャンネルを起動します。
欧文と和文、平常用とコンテスト用などに使い分けるのも面白いと思います。
― ポーズ ―
メッセージを再生中にどれかのＰＳＷをおすと、再生がそこで停止し（ポーズ）、一時的にパドル操作が出来るようになります。パドル操作を終えるか、或いはそのままどれかのＰＳＷを押すと、また続きの再生に戻ります。
ポーズは、定型メッセージに何かを挿入したいとき、（ＱＲＺ ”ＪＡ２” ？とか）などに使えます。
ポーズでは、再生が終わっていないので、注意します。
― ＤｅＣｈａｔｔｅｒモードについて ―
メッセージメモリーには、ＤｅＣｈａｔｔｅｒモードはありません。
ハンドキーそのものを記録したい場合には、設定スピードを打鍵より速くし、エレバグでＨＳ（高速）モードの設定で記録／再生して下さい。
（ＣＷレコーダーのやり方）
＜あとがき＞
エレバグモードでメッセージメモリーを使ってみると、テープレコーダーのようです。調子のよい時は、うまい信号が、へたな時は、その通りに再生されます。
ワード間の スペースも、操作の通りに再現されるので、アイアンビックモードのメモリーでも、「こんな風に打ったんじゃないのに」といった、期待はずれが少なくなりました。ｈｉ，ｈｉ．
ひとつおためしを！
プログラム焼き付け済みのＰＩＣマイコンを頒布しています。
基板も在庫分、頒布可能です。
ご質問、基板パターン図のご依頼等も、受け付けています。
筆者まで、ｅ－ｍａｉｌをどうぞ。
１２チャンネルメモリーのエレバグキー９Ａ型も、８A型と同様にアップデートしています。お問い合わせはメールを下さい！
逆に、メモリーは３チャンネルで良いから、シンプルに、ともかくエレバグモードのメッセージメモリーキーヤーをと言う場合も、メールを！
以前CQ誌に発表したＣＷレコーダーなど、４チャンネルメモリーのエレバグキーは、８チャンネルの８Ｂ２１型にアップデート出来ます。
８Ｂ型も、８Ａ型同様の機能を備えています。
以前の８チャンネル版も、同様にアップデート出来ます。これらいずれも、お問い合わせ下さい。
８Ｂ２１型へのリンクはこちら
