エレバグモードのメモリーが１２チャンネル！！
パドルやスイッチのノイズに強くなった
エレバグキー９Ａ２０型
１２ｃｈ エレバグモードメモリーの９Ａ２０型
最初にキースキャン方式でメッセージメモリーを増強したのは、６チャンネルの９型でした。自動ＣＱなど便利なファンクションを搭載し、CQ誌の２００５年４月号に、１２チャンネルに増強した９Ａ型２００６年３月号に掲載されました。
今回、８Ａ２１型に採用したノイズマスキング方式を１２チャンネルの９Ａ型にも採用し、エレバグモード、複式モードでのパドルのノイズを除去できるものにしました。エレバグキー９Ａ２０型です。
ノイズマスキング方式には、弊ＤＪキーヤーＤＪ４Ａ３１型 （リンクはこちら（ブラウザで戻って下さい） で紹介した手法が用いられています。
８Ａ２１型と同じく、エレバグモードで長点パドル入力にバグキーなど手動キーを繋ぐと、カスレなどノイズが除去されます。
同様にアイアンビックではモードAとBを切り替えられます。（従来はモードB）
メッセージメモリーは、エレバグモードの信号も、アイアンビックの信号も、そのモードのままメモリーに記録／再生できます。
字間、ワード間のスペースも、入力のまま記録／再生されます。
６つのプッシュスイッチで６つのメモリーチャンネルを使い分け、さらに、シフトスイッチのON/OFF切替で、その２倍、１２チャンネルが使えます。
それから、弊エレバグキーの基本機能として、休止時の消費電流を10μＡ未満に押さえています（スリープ＋α）。
パドルから手を放して、１～２秒でスリープモードとなり、打鍵を始めると、瞬時に復帰します。
このため、電源スイッチを切る必要は、余りありません。ｈｉ.

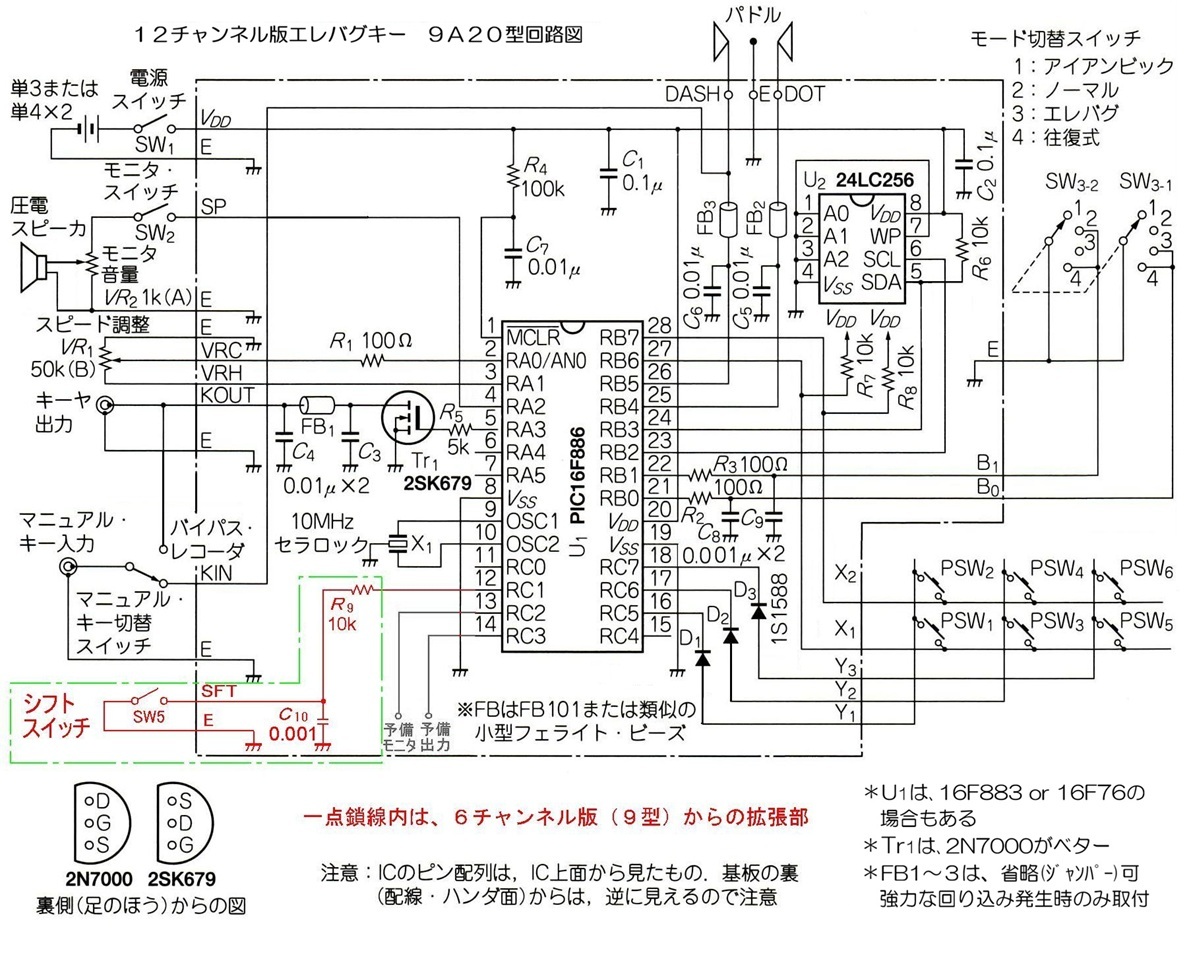

回路は、下図の通りです。
既に１２チャンネルのエレバグキー９A型をお使いの場合には、ＰＩＣマイコンを９Ａ２０型に差し替えるだけで、バージョンアップできます。
６チャンネルの９型の場合も、回路図中の緑の一点鎖線内の回路を増設すれば、マイコンの差し替えでバージョンアップ出来ます。
図中、フェライトビーズが３ヶ所に入っています。しかしこれらは実績上、無くて良い事が判っており、ジャンパー線でつないでおけばＯＫです。
余程の回り込みがあった時は、小さいサイズのものを入れて下さい。
＜製 作＞

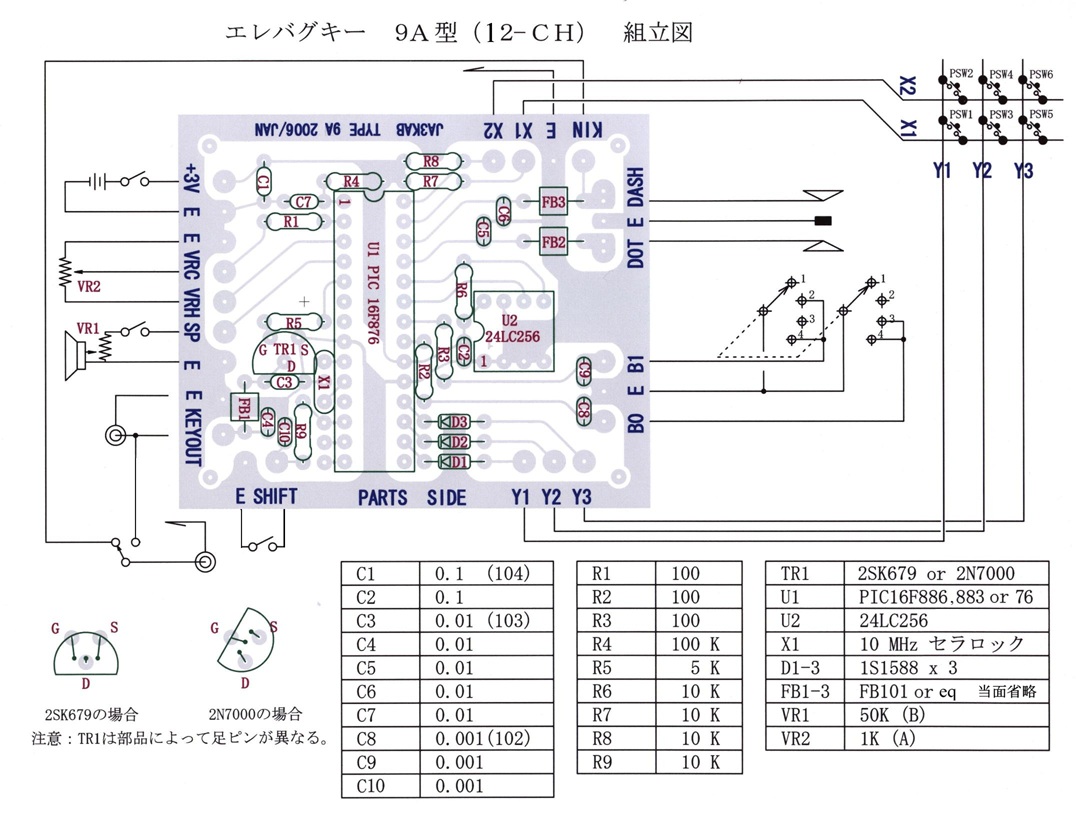

基板の、部品面から見た組立図と、部品表を こちらのリンク に示します（ブラウザで戻って下さい）。.
マイコンと、ＥＥＰＲＯＭには、必ずソケットを用い、製作の最後に取り付けて下さい。
ダイオードの１Ｓ１５８８は、１ＳＳ１７８等の同等品に替えられます。
図にパドルは一つしか描いていませんが、入力コネクタを２つ付けておくと、別のパドルも繋ぎ、或いは手動キーを長点側に繋いで共用でき、ノイズマスキングモードで処理する事も出来ます。
プッシュスイッチは、押しやすいようにケース上面に取付けるのが良いと思います。
私は、ＶＲ１とＳＷ１、ＶＲ２とＳＷ２をスイッチ付きＶＲにして、パネル面を簡素化しています。
ＶＲ２にはＡカーブが良いのですが、手に入りにくくなりました。ＢカーブでもＯＫです。
電池は、私は単三（単四と値段が変わらず、容量が大きめで、入手しやすい）が好きなのですが、ケースの余裕により決めます。ｈｉ.
ここにＮｉ－ｃｄ等の充電式電池を使ったり、外部電源を繋ぐ必要はありません。
電池は相当に長持ちします（私の場合、１年以上）。液漏れに注意の対象です。ｈｉ.
＜使い方＞
― アイアンビックモード ―
アイアンビックモードの動作は、普通と何も変わりません。
最初の設定は、モードＢになっています。ＰＳＷ１を押しながら電源スイッチを入れると、モニターがAとビープして、モードAに変ります。
もう一度やるとBとビープしてモードBに戻り、以降同様に切り替わります。
モードAとBについては、ＤＪキーヤーのページ（リンクはこちら）に説明があります。
― エレバグモード ―
エレバグモードに切り替え、長点パドルを長く押してください。押している間、信号が出つづける事を確認します。
この長い長点を確かめたら、長短点が混じった、K、C、Xなどを打ってみて下さい。バグキー風の符号が出てきます。
長短点各符号の間には、自動的に短点１個分のスペースが挿入されるので、パドルをサッと動かしても、うまい具合にスペースが取れている事が判ると思います。
これは、私が１９８７年にＣＱ誌に発表した”エレバグキーの製作”の時から継続している、エレバグキーの最も重要な基本機能です。最近、”オートスペーシング”と呼ばれています。
またY、M、O、１など、長点が続く符号を打ってみます。慣れてくると、ちょっと気分のこもった信号が出せるようになります。了解のR、最後のVAなど、ちょっと長めの長点を試して見ましょう。
― ノーマルモードと複式モード ―
ノーマル（ＵＬＴＩＭＡＴＩＣ）モードでは、ダブルレバーパドルをシングルに変換します。交互にスクイーズして動作を確かめましょう。
複式キーモードでは、短点パドルも長点と同様に働きます。複式モードでも、オートスペーシングが働きます。
またこれらのモードでも、信号はそのままのモードでメッセージメモリーに記録／再生されます。
― ノイズマスキングモード ―
エレバグで最初の設定は、ノイズマスキングモードになっています。
パドル自体のノイズが判っている場合や、長点入力にバグキーを繋いだ方は、キーヤーの出力が平坦な事に気がつかれるかもしれません。
しかし、余りに粗いノイズが来た場合、キーヤーは断続した信号として扱い、”オートスペーシング”で複数の符号が出力される可能性があります。
ここまでひどい接点状態にはしないでおきましょう。ｈｉ.
ＰＳＷ２を押しながら電源スイッチを入れると、モニターがＨＳとビープして、高速モード（従来方式）に変わります。再度やると、ＮＭとビープしてノイズマスキングモードに戻り、以降同様に切り替わります。
― ダブルレバーパドル ―
ダブルレバーのパドルは、エレバグモードではソフトウェアでシングルレバーに変換しており、問題無く使えます。
この時、両方のレバーを押すと、後で押した方の符号に置き換わります。
エレバグモードで、長点を押しながら途中で短点も押し、ＫやＸ、逆にＲやＰ、二回押してＡＲなど出す事も出来ます（スクイズ操作）が、余りお奨めしません。
アイアンビックやバグキーが打てなくなりそうです。ｈｉ.
― ファンクション ―
ファンクション設定の方法は、こちらのリンク を参照して下さい。（ブラウザで戻って下さい）
ＰＳＷ１と２を同時に長押しするとコマンドモードになり、モニターが”？”をビープします。ファンクションの設定方法を参照して、該当のＰＳＷを長押しすると”Ｒ”とビープし、ファンクションがＯＮとなり、短く押すと”Ｎ”とビープし、ＯＦＦになります。
ファンクション設定には、リピートモード、自動ＣＱなどがあります。
自動ＣＱをＯＮにして、ＰＳＷ２を押すとＣＱが出力されます。但し、事前にファンクションのシフト＋ＰＳＷ４で、コールサインを記録しておきます。
シフトスイッチをＯＮにしてＰＳＷ２を押すと、ＣＱホレが出力されます。
間違ってコマンドモードになり、”？”とビープした場合は、長点パドルを押すか、ＰＳＷ１と２を同時におせば、”Ｔ”とビープして元に戻ります。
ＰＳＷ１と２を同時に押しながら電源スイッチを入れると、全てのファンクションがクリアされます。
― バグキーのカスレなどの除去 ―
エレバグでノイズマスキングモードに設定し、予め短点の速度をバグキーなどの速度より少し速くします。
長点入力にバグキーなどを接続し、打鍵します。
キーヤー出力からは、カスレがとれていると思います。ノイズマスキング機能の効果です。
縦振れキー等からもチャタリングが出る事があります。これも、上記同様に除去可能です。
但し、前記の通り、余りに粗いノイズが来た場合、キーヤーは断続した信号として扱い、”オートスペーシング”で複数の符号が出力される可能性があります。
やはり、接点クリーニングは基本ですね。ｈｉ.
＜ＤｅＣｈａｔｔｅｒモード＞
ＤｅＣｈａｔｔｅｒは、ノイズマスキング機能の一種です。
符号の後のスペーシングを、短い方にも自由な長さに出来るようにプログラミングしました。とは言っても、短点の半分にも満たない極端な短さにはしません。
ノイズをマスキングしてカスレやチャタリングを除去しながら、符号やスペーシングは打鍵にほぼ追従して、元の符号を再現します。
一方で極端に短いスペースは防止します。
都合の良いモードですね。ｈｉ.
― 使い方 ―
ファンクションの設定で、シフトスイッチがＯＮでＰＳＷ５を押したときに設定されます。
まず、エレバグでノイズマスキングモードに設定し、短点を打鍵速度と大まかに同じ位の速さにします。
そこで、上記ＤｅＣｈａｔｔｅｒの設定を行います。
長点入力にバグキーなどを接続し、打鍵します。
キーヤー出力からは、カスレなどがとれていると思います。
また、打鍵とほぼ同じ符号がキーヤーから出力され、打鍵信号の味わいがほぼそのままと思います。
終われば、ＤｅＣｈａｔｔｅｒに設定をｏｆｆに戻して下さい。
― ＤｅＣｈａｔｔｅｒモードでパドルを打ってみる！ ―
ＤｅＣｈａｔｔｅｒモードにしてパドルを打ってみると・・・。
符号間のスペースが短くも広くもなり、バグキーの味わいとなります。
このスペースも極端に短いものにはならず、聞き取りやすさが余り損なわれません。
一度お試しの程！
― 二つ目の入力コネクタ ―
ＤｅＣｈａｔｔｅｒモードを使う時、パドルの入力コネクタ１個ではなく、同様のパドルのコネクタ、または長点の入力コネクタを増設しておいた方が便利です。
１個目のコネクタと並列でＯＫです。
パドルを複数お持ちの場合、両方を繋いでおくのも便利ですね。
＜メッセージメモリーの使い方＞
シフトスイッチをまずＯＦＦにします。
プッシュスイッチ（どれでも良い）を２秒くらい押すと、キーヤーがＲ ＢＴを出力します。これで、メモリーの記録モードとなります。以前の記録も、この時点で消されます。
そうしたら、必要なメッセージを打ち込みます。記録を開始したときのモードで、記録終了まで記録されます。打ち込みが終わったら、プッシュスイッチを押します。すると、キーヤーはＡＲを出力して、記録を終了します。
もし、ＢＴが出力された後、何も打ち込まずにプッシュスイッチを押した場合、元の記録がキャンセルされただけで終わります。
いずれのプッシュスイッチも全く同じ機能で、異なるチャンネルで動作しています。
メッセージを再生、送信するには、必要なチャンネルのプッシュスイッチを押すだけです。
途中でメッセージを終わらせたい場合は、長点パドルを押すか、ＰＳＷ１と２を同時に押します。
シフトスイッチをＯＮにすると、先程のプッシュスイッチが、全て別のチャンネルを起動します。
欧文と和文、平常用とコンテスト用などに使い分けるのも面白いと思います。
― ポーズ ―
メッセージを再生中にどれかのＰＳＷをおすと、再生がそこで停止し（ポーズ）、一時的にパドル操作が出来るようになります。パドル操作を終えるか、或いはそのままどれかのＰＳＷを押すと、また続きの再生に戻ります。
ポーズは、定型メッセージに何かを挿入したいとき、（ＱＲＺ ”ＪＡ２” ？とか）などに使えます。
ポーズでは、再生が終わっていないので、注意します。
― ＤｅＣｈａｔｔｅｒモードについて ―
メッセージメモリーには、ＤｅＣｈａｔｔｅｒモードはありません。
ハンドキーそのものを記録したい場合には、設定スピードを打鍵より速くし、エレバグでＨＳ（高速）モードの設定で記録／再生して下さい。
（ＣＷレコーダーのやり方）
＜あとがき＞
エレバグモードでメッセージメモリーを使ってみると、テープレコーダーのようです。調子のよい時は、うまい信号が、へたな時は、その通りに再生されます。
ワード間の スペースも、操作の通りに再現されるので、アイアンビックモードのメモリーでも、「こんな風に打ったんじゃないのに」といった、期待はずれが少なくなりました。ｈｉ，ｈｉ．
ひとつおためしを！
プログラム焼き付け済みのＰＩＣマイコンを頒布しています。
ご質問、基板パターン図のご依頼等も、受け付けています。
筆者まで、ｅ－ｍａｉｌをどうぞ。
以前CQ誌に発表した６チャンネルメモリーの９型は、簡単な改造とマイコンの差し替えで、１２チャンネルの９Ａ型の場合はマイコンの差し替えだけで、９Ａ２０型にアップデート出来ます。
