エレバグキーの歴史
’６０年代半ば、ＯＭがシャックで使っておられたバグキーを見た時の印象は鮮烈でした。
パタパタと棹が振動し、軽やかに符号を打ち出す仕組みに、目も釘付けになりました。符号も速くて綺麗。いいなぁ。
とは言っても当時の私には値段が高くてとてもとても。ＣＷもまだ超初心者だし・・・。これは憧れになりました。
そのうちエレキーを作って使い始めました。パドルは金鋸の刃を２枚貼り合わせていました。
ＴＴＬ(トランジスタベース)を並べて作った３号機を使っていた時、これをバグキーのように長点パドルから直接に出力も出来るように簡単な改造をしました。電子版のバグキーです。ｈｉ.
早速これを試し打ちしてみると、”トツー”と打ちたい所が、スペースが足りずに”トルー”とか、ひどい時にはスペースがゼロで”ツー”と。
電文を打ってみても、びっこをひいているような不揃いな符号。
これをＯＭのように打つのはとても無理だー。
ひとたび浮かび上がった夢がズブズブと沈むようでした。そして月日が流れ・・・。
エレバグキー誕生
夢を実現するためには、（練習ではなく、＾＾；）長短点を出力した後に各々短点１個分のスペースを確保する（今では、「オートスペーシング」と呼ばれています）機構を作ればよいと考え、その方法を考え始めました。ある日、通勤バスに乗っていた時に、上記ＴＴＬのエレキーの、長短点メモリーをリセットする回路を利用するなどで、これが実現できると思いつき、回路の増設など実験を始めました。大成功！
すぐに使えました。短点が自動、長点が手動、符号間のスペースが確保される、聞き取りやすい符号を打つことが出来ました。
エレバグキーと名付け、これを使ってオンエアを始めました。交信相手からは、「一体どんなキーですか？」、「縦ぶれキーかとダマされた」、「エレバグキー？ 知りませんが」（そりゃ、そうだ！）などと言われました。こんなもの、他に聞いたことがありませんでした。現物を見に来られたローカル局もおられました。ｈｉ. １９８６年でした。

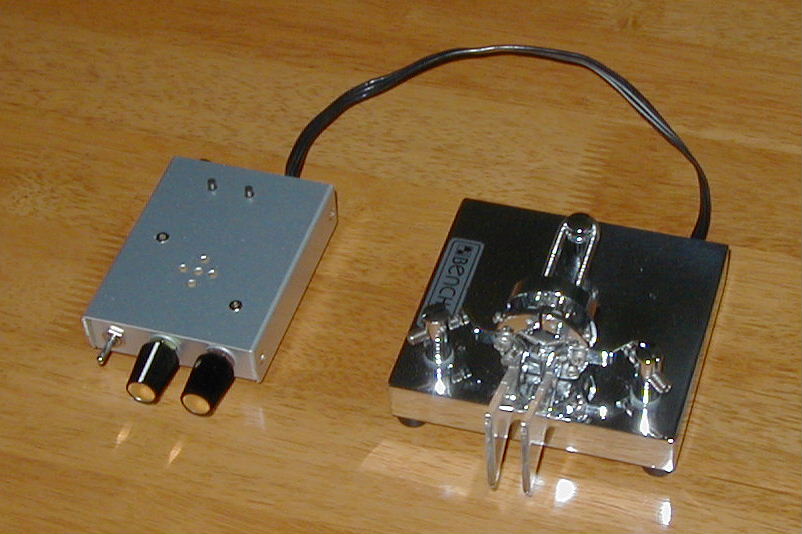

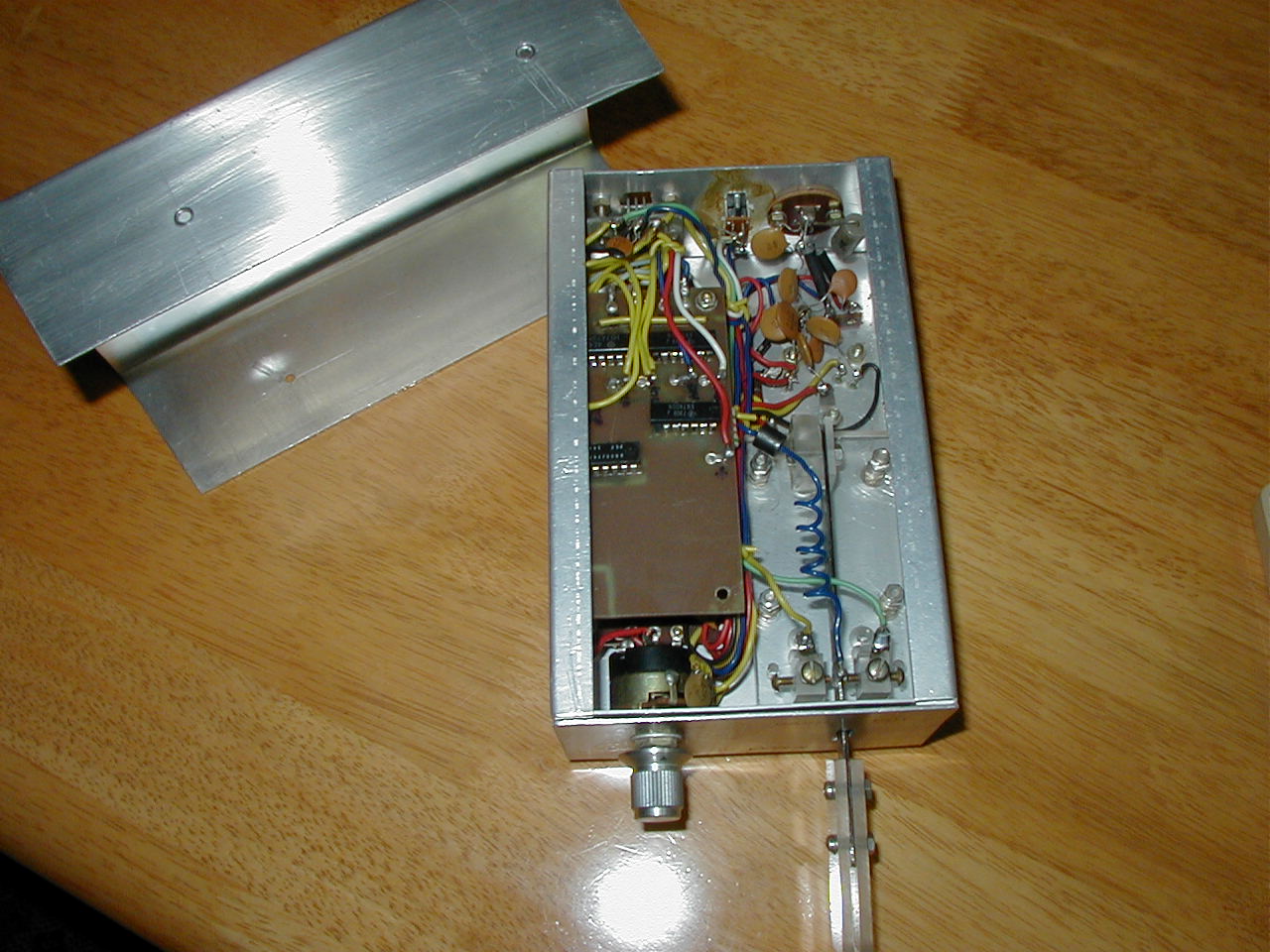

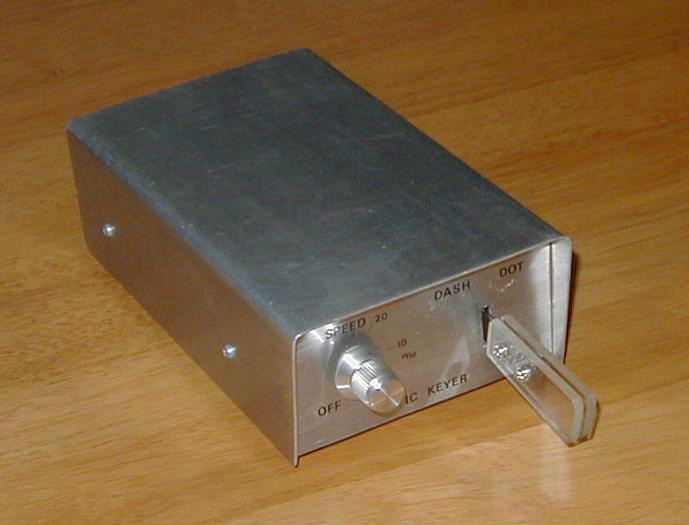

写真左 初代エレバグキー 写真右 内部の様子（基板は２階建て）
Ｃ-ＭＯＳ版エレバグキー
真空管リグを使っていたこの頃、キーヤーのＧＮＤと、リグのＧＮＤの電位が異なり、別に電源も必要でした。ＣＭＯＳ（ＦＥＴベース）なら省電力で、電池で動かせる。そこで一念発起、１枚基板、ＣＭＯＳ、電池内蔵、スクイズキー（アイアンビック）、モニタースピーカーもついたエレバグキーを設計し、完成させました。２代目です。
これはとても省電力で、休止時の電流はほぼゼロ、電源ラインに直列にＬＥＤを入れると、出力のたびにピカピカ光りました。また、ＣＭＯＳのおかげで電波の回り込みも起こらず、とても実用的。その後も長い間愛用しました。
これは是非世に問いたい（大げさ）と、ＣＱ誌に投稿し、掲載されました。１９８７年でした。多くの反響がありました。

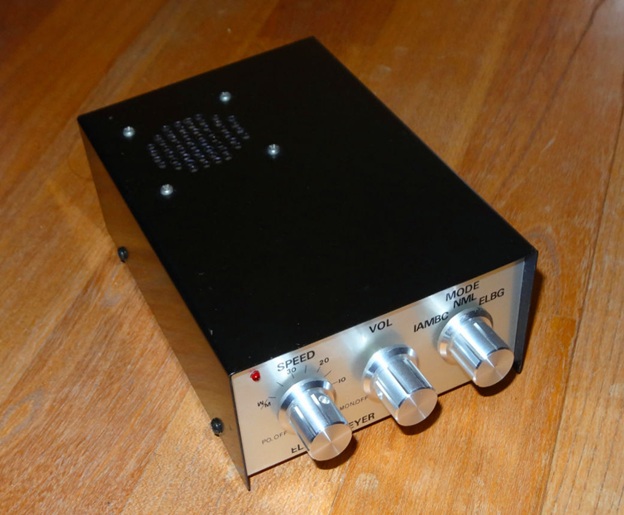

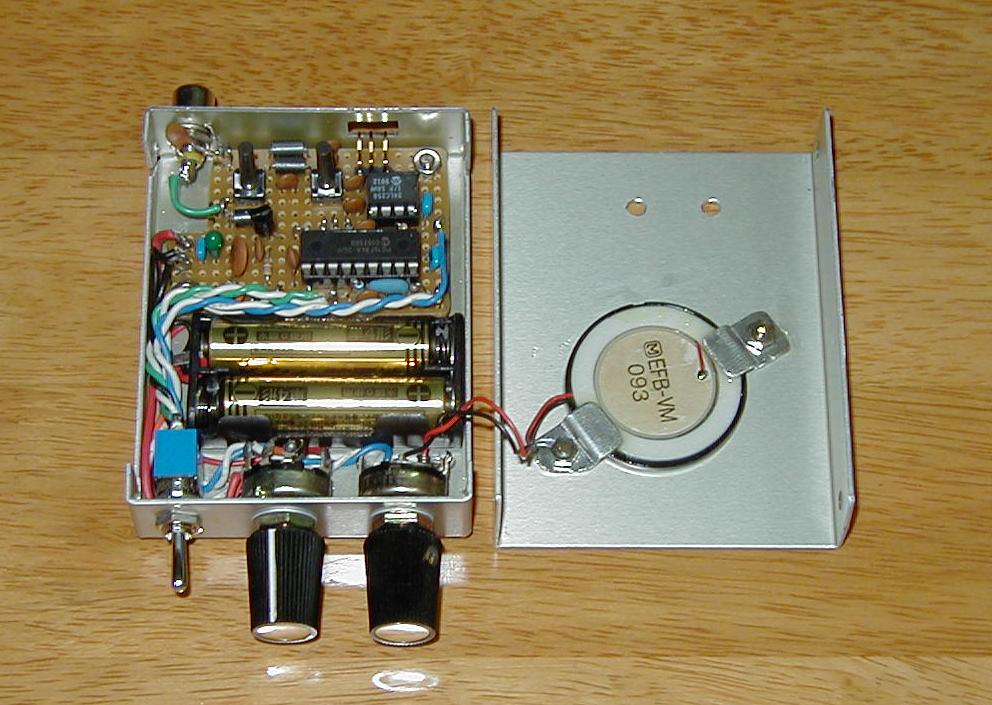

写真左 ２代目エレバグキー 写真右 内部の状況
このキーヤーは、私の単身赴任先にもついて来て、多くの局との交信に使いました。
マイコン版エレバグキー
日本橋で、黎明期のマイコン８０３５を搭載したマイコンボードが６００円で売られているのを見て、早速購入しました。６００円のコンピューターなんて、当時私には考えられませんでした。
これでもエレバグキーが作れるんでは？ ８０３５のマニュアルを取り寄せ、Ｅｘｃｅｌを利用してプログラムやｈｅｘファイルを書き、エレバグキー（もちろん、普通のエレキーのモードもある）をやってみました。大成功。
私にとりこのキーヤーは画期的で、プログラムはその後のマイコン版エレバグキーの原点になりました。
これは’９６年のＣＱ誌に掲載され、プログラムやＲＯＭの提供要請が入って、娘から「またファンレターが来た」と言われました。
ＰＩＣ版エレバグキー
外地へ単身赴任の頃、米国製のＰＫ－３という超小型のエレキーＩＣの記事を見て、早速米国のメーカーから買って、タバコ大のケースに組み込みました。非常に良く出来たキーヤーマイコンでしたが、当然ながらエレバグはありませんでした。
これを手本にして、ＰＩＣマイコンを使い、エレバグキーを作ってみることにしました。
当時Ａ／Ｄコンバーターを搭載したマイコンは高価でしたが、ＰＩＣに手慣れた現地ハムのＦｒｅｄさんから、タイマー機能を使ってＶＲの抵抗値を測定する手法を教えてもらい、それでスピードをコントロールしました。
これはうまく行き、小型のエレバグ＋アイアンビックキーヤーを幾つか作って、自動ＣＱ搭載のバージョン（コールサインは焼き込み。＾＾；）をプレゼントに使ったり、製作ボランティアもしました。２０００年代初頭でした。日本人ハム仲間から私は”エレキーの島津さん”と呼ばれるようになりました。
（どうせだったら、”エレバグキーの島津”と呼んでくれー）

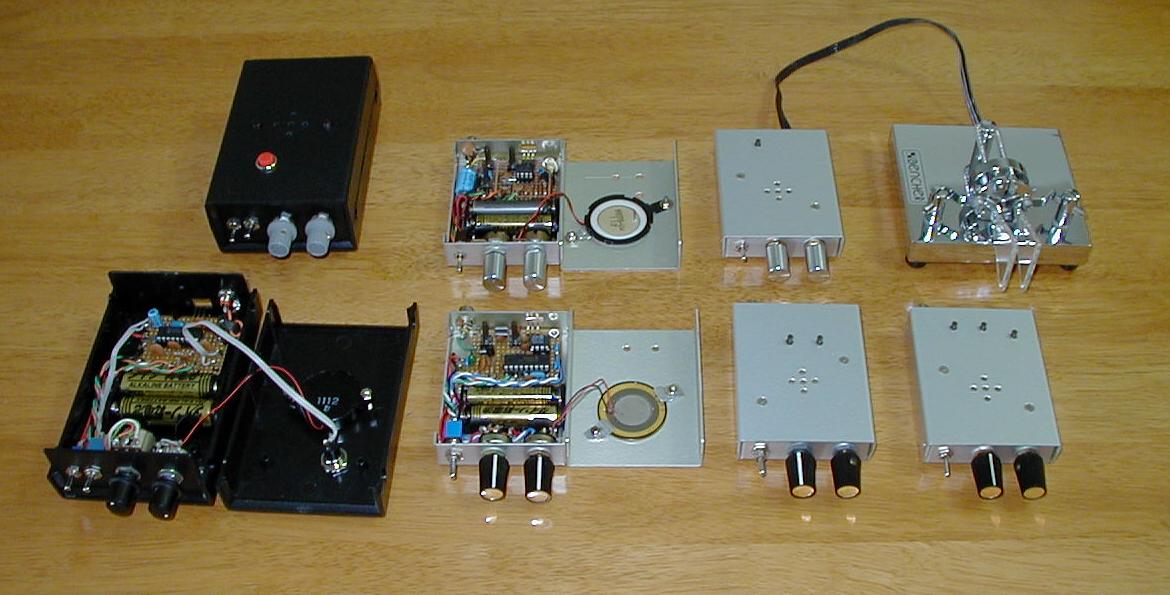

下の写真は、この時期に作ったＰＩＣ版エレバグキー（上段左から２つ目は、ＰＫ－３使用）です。
メッセージメモリー付きエレバグキー
前記のＰＫ－３は、入力の文字を瞬時に解読し、文字情報として記録／再生するメッセージメモリーを搭載していました。スゴイ！
その代わり、和文の”オ”など一部は、内部コマンドに使われている由で、扱われませんでした。（メーカーは、ＤＸ版として、使える物を後日提供してくれました。親切だなぁ～）
しかし、どんな符号でも記録／再生するキーヤーが欲しいと考え、符号を長点、短点、スペースに分類して記録する、１チャンネルのメッセージメモリーを搭載したキーヤーを製作し、エレバグキー４型と名付けました。（これに自動ＣＱを加えた５型も作りました。）
これにもエレバグと、アイアンビックモードがありましたが、長点は長くても短くても短点の３倍の長さとして再生されました。つまり、エレバグモードで記録しても、アイアンビック同様に再生されました。
ともかくこれは、メッセージメモリー付きのエレバグキーなので、従来より踏み出した記念碑（大げさ！）と言えます。ｈｉ.
上の写真で、小さなプッシュスイッチが１個上に出たものがありますが、これが４型です。前記のＦｒｅｄさんがこれを気に入り、ＤＪキーヤーと名付けて基板を数枚作ってくれました（ＤＪは、現地での私のコールサインのサフィックスです）。ハムは横のつながりが出来て、いいですね。
エレバグモードのメッセージメモリー
エレバグの長点を長さ情報と共に記録するには、ＰＩＣ内蔵のメモリー（２５６バイト）では足らず、相当に大きなサイズのメモリー（ＥＥＰＲＯＭ）を使う必要があります。また、小さい情報で済む短点やスペースも合せて扱う必要があり、プログラムは複雑化します。
プログラムが複雑化してもＰＩＣの容量は足りそうでしたが、メモリーは外付けで６４ｋ（６万余り）バイトのＥＥＰＲＯＭを使う事にしました。桁がいくつも大きくなり、”有り余る”容量です。ｈｉ.
６４ｋメモリーの安さには驚きましたが、書き込んだ内容を確認する手段がありませんでした。＾＾；）
案の定暗中模索となり、嫌気がさしてしばらく放ってありました。ｈｉ.
しかし気を取り直して種々確認するうち、異常動作にも法則性がある事に気づき、それを糸口にプログラムを修正して、正常動作にこぎつけました。
エレバグモードのメッセージメモリーキーヤーの誕生です。２００２年の終わりの頃でした。エレバグキー６型です。
字間、語間のスペースも、打ち込んだ時の長さで記録／再生します。
すぐにオンエアに投入し、メモリーからちょっと風変わりなＣＱなど（やりすぎ！）出しながら利用しました。
これは画期的だったので、ＣＱ誌に投稿し、２００３年の５月号に掲載されました。
全国から問い合わせや、ＰＩＣマイコン、ｈｅｘファイルの提供依頼を受けました。
末期がんで闘病中だが、エレバグキーを是非手にしたい、アフガンへＮＰＯ活動で行くが、持って行きたいなどの声も寄せられ、ジーンとしました。

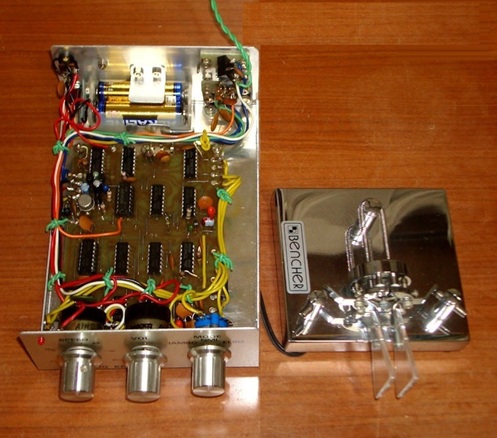

写真左 ２ｃｈメッセージメモリーのエレバグキー 写真右 内部の状況
先の、ＰＩＣ版エレバグキーの写真前列にも写っています。
４ｃｈ化と、ＣＷレコーダー
メモリーの容量をさらに２５６ｋ（２５万余り）に上げ、使うエリアを分割してチャンネル数を増やす事と、長点の長さ情報を増やす事を考えました。
短点パドルの信号と、２つのプッシュスイッチの組み合わせで、４チャンネルのメモリーにアクセスする方法を考えました。
オープンドレインのＮＡＮＤを用い、増設する２つのいずれかのプッシュスイッチを押すと、従来の２つのどちらかのプッシュスイッチと、短点パドルを押した信号を出すものです。これで４チャンネル版になりました。
長点の長さ情報は増やし、短点の１／４から何と６４倍の長さまで記録／再生できるようにしました。ハイパー長点と名付けました。
スペースも別の方法で１０秒を超えるものまで記録できるようにしました。エレバグキー７型です。
これを使えば、縦振れ、バグキーその他の大概のキーの信号が、長点入力から記録され、再生されるようになりました。
これは”ＣＷレコーダー”と名付けてＣＱ誌に投稿し、２００４年の５月号に掲載されました。また多数の反響がありました。

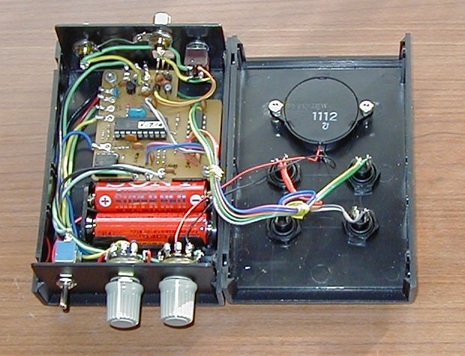

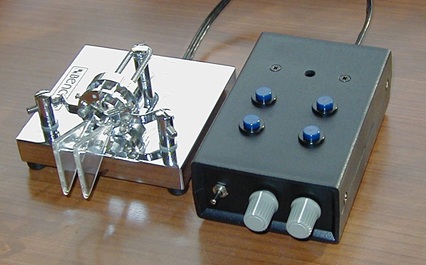

写真左 ＣＷレコーダー 写真右 内部の様子
この頃には、エレバグのリリースをウォッチされ、読者の方のために何枚もの基板や、そのエッチング用のパターン図やフィルムなどを提供して下さる方、またお知り合いの方のためにエレバグキーを製作してあげる方などが現れ（エレバグのサポーター、いや守護神！）、大変嬉しく、読者にも喜ばれました。
米国での発表
その後これは、短点もハイパー短点と称して、ハイパー長点と同じ機能を持ったものを作り、複式キーも記録／再生できるものに改造しました。
下の写真のようです。複式モードでも、勿論オートスペーシング機能が働き、ネバリが減ります。
これは、”Ａｕｔｏ－ｂｕｇ Ｋｅｙｅｒ”（”Ｅｌｅｂｕｇ”は、どうも語呂が悪いようです）と名付けて、米国ＱＳＴ誌に投稿し、２００６年の５月号に掲載されました。
これも反響を呼びました。米国や、それ以外の国々からも、マイコンやｈｅｘファイルの提供依頼が入りました。
中には、２台分を希望され、１台を父の日のプレゼントにするという方もおられました。ｈｉ.
ＱＳＴ発行元のＡＲＲＬからは、”ａｕｔｈｅｒ’ｓ ｃｅｒｔｉｆｉｃａｔｅ”を頂きました。ｈｉ.
６ｃｈ、１２ｃｈのメッセージメモリー
さらにチャンネル数を増やそうと、今度はキースキャンの方法で６チャンネルを直接選択できるものを作りました。
必要なＩ／Ｏが増えるので、ＰＩＣマイコンは１８ピンから２８ピンのものに変更です。
これもハイパー長短点を搭載し、アイアンビック、ノーマル（ＵＬＴＩＭＡＴＩＣ）、エレバグ、複式の４モードで動作します。
このバージョンには、自動ＣＱ（コールサインは入力／変更が可能）や、リピートなどのファンクションを搭載しました。
ビーコンのような用途にはリピートが便利、自動ＣＱは、多くの場合に便利と思いました。
これをまたＣＱ誌に投稿し、２００５年の４月号に掲載されました。エレバグキー９型です。
ここらで終わりかと思ったのですが、読者の方の要望に応じてさらに、シフトスイッチで切替える１２チャンネル版に改良した９Ａ型をリリースしました。ＣＱ誌の２００６年３月号に掲載され、どちらも多くの反響がありました。

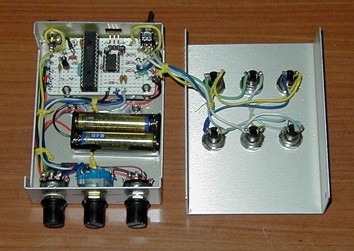

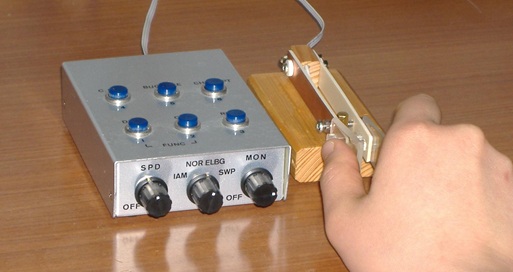

写真左 エレバグキー９型と、木製パドル 写真右 内部の状況
この頃には、「エレバグ同志で交信した」、「こういう作品もエレバグと称していいでしょうか」などという話が入るようになり、エレバグキーが世に出たという感慨がありました。
８ｃｈ版
ＡＤコンバーターを搭載した１８ピンマイコンも、手軽に入手できるようになっていました。
これを使えば、タイマーでＶＲの抵抗値を測定する造作は不要で、マイコンとＶＲの接続は２本で済みます。
空いた１本分の１／０をシフトスイッチに利用して、４チャンネルのエレバグキー７型を８チャンネルに増強しました。エレバグキー８型です。
前記のようなファンクションも導入して、エレバグキー８Ｂ型となりました。
７型から簡単に改造が出来るので、ユーザー各位にバージョンアップを連絡し、対応しました。

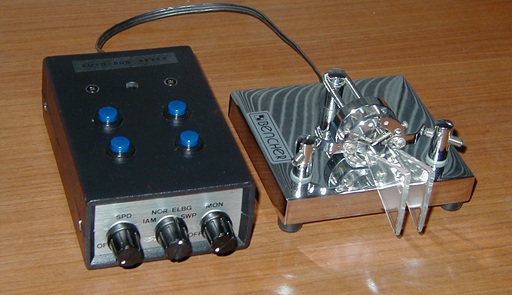

外観は、Ａｕｔｏ－ｂｕｇ Ｋｅｙｅｒとほぼ同じです。
米国での発表－２
ところがこの頃、７型から使っていたオープンドレインのＮＡＮＤの入手が難しくなり、新規の製作に余り向かなくなっていました。
そこで、８ｃｈ版もキースキャンで４チャンネルにアクセスし、少しやりくりしてシフトスイッチも検出できるものを作りました。
ＩＣの数が一つ減りました。＾＾）
使えるＩ／Ｏの数が少なくなったので、ノーマルモードと複式モードは、追加のファンクションで設定する事にしました。
これで、８Ｂ型とほぼ同じ機能を有するエレバグキー８Ａ型となりました。
これを、”Ａｕｔｏ－ｂｕｇ Ｋｅｙｅｒ ＭａｒｋⅡ”と名付けて、米国ＱＳＴ誌に投稿すると、２００８年の３月１５日版のＱＳＴオンラインに掲載され、また反響がありました。

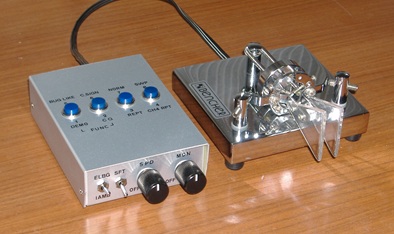

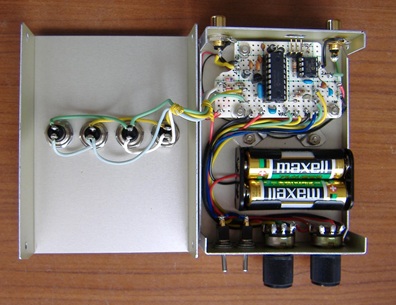

写真左 Ａｕｔｏ－ｂｕｇ Ｋｅｙｅｒ ＭａｒｋⅡ （８Ｂ型） 写真右 内部の状況
これでやるだけやったかな、エレバグモードのメモリーのチャンネルも、８ｃｈ、１２ｃｈもあれば十分（私が使うのはせいぜい２つか３つ。＾＾；）という気持ちになり、しばらくアップデートを考えませんでした。
そして年月が流れ・・・。
ＤＪキーヤー
意外なきっかけで、製作初心者の方にでも作れる、シンプルなキーヤーを作る事になりました。２０２２年の事です。
これまでとは逆、簡素化を大目標に、機能、回路、そしてプログラムを考えました。
ＰＩＣマイコンも、１８ピンや２８ピンではなく、８ピンです。ちょっとやりすぎですが、そこに”シンプル”のインパクトを求めました。
エレバグモードのメッセージメモリーやファンクションは諦めました。切替えスイッチも無し。
それでも、エレバグモード（勿論、オートスペーシング）とモードＡ／Ｂのアイアンビック、２チャンネルのメッセージメモリー、休止時の電流≒ゼロは譲れません。ｈｉ.
詳細は、こちらのＤＪキーヤーのページに！ （”ＤＪキーヤー”は、懐かしい名前です。）
大きな変更のため開発（簡素化ですが、＾＾；）に意外な時間がかかりましたが、基板も小さく、パターンも回路もシンプルに納まりました。ＤＪ４Ａ２０型です。
これは久しぶりにＣＱ誌に投稿し、２０２３年の６月号に掲載されました。多数の頒布依頼を請けました。
”シンプル”が受け入れられたのかも知れません。
お付き合いのある八幡アマチュア無線クラブさんが、基板をＣＡＤ化し、綺麗な基板を多数用意してくれ、おまけに頒布そのものにもご協力を頂きました。

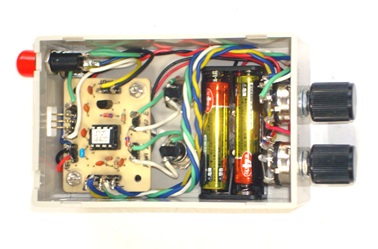

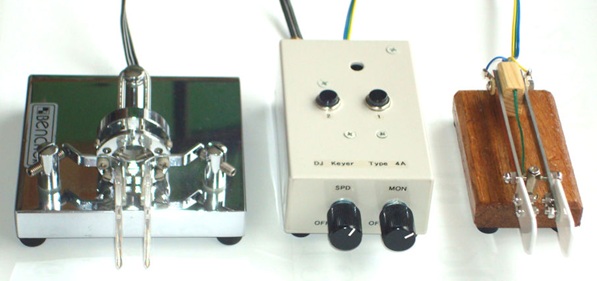

写真左 ＤＪキーヤーと、接続した２台のパドル 写真右 キーヤーの内部
ノイズとの戦い
パドル、キー、スイッチ、いずれにも程度の差はあれ、ノイズはあるものです。
（パドルやキーは、接点のメンテナンスにより、ノイズを少なく出来るのですが・・・。）
エレバグの長点は、パドルを押す時間に合わせて出力するため、入力にノイズが入れば、それが出力に影響する事もあります。
（軽いタッチは、ノイズが多めのような気が・・・。）
ボケ防止のためにＤＪキーヤーと自作パドルで毎日オンエアするうち、このパドルのノイズを、マスキングして除去する方法を思いつきました。
詳細は、こちらのページに！ ＤＪ４Ａ３１型です。 ４Ａ２０型を改造しました、と言っても、マイコンを取り替えただけです。ｈｉ.
パドル入力は２つパラレルにし、バグキーなどの手動キーは、長点側に繋ぐことにします。
バグキーのカスレは、このキーヤーで除去可能です。
私もバグキーの腕があれば、これを利用してオンエア出来るのですが・・・。＾＾；）
各エレバグキーも改良！！
パドル入力のノイズ対策は、その後さらに充実し、プッシュスイッチの入力のノイズ対策も講じました。
そしてこれらを、各エレバグキーにも盛り込むことにしました。久し振りのバージョンアップです。
いずれも、アイアンビックのモードＡ／Ｂ、ノイズマスキングモード／従来の高速モードが切り替えられるようにしました。
勿論、休止時の電流≒０です。
対象の型式とバージョン等は、下記のとおりです。
８Ａ型 Ｖｅｒ．８Ａ２１Ｓｅ３ キースキャン方式 ８チャンネルメモリー（エレバグモードメモリー有り）
８Ｂ型 Ｖｅｒ．８Ｂ２１ｄ４ ７４ＨＣ０９（ＮＡＮＤ）式 ８チャンネルメモリー（エレバグモードメモリー有り）
９Ａ型 Ｖｅｒ．９Ａ２０Ｓｂ キースキャン方式 １２チャンネルメモリー（エレバグモードメモリー有り） ２８ピンＰＩＣ
６Ｅ型 Ｖｅｒ．６Ｅ２０１ ３チャンネルメモリー（エレバグモードメモリー有り） シンプル型
ＤＪキーヤー Ｖｅｒ．４Ａ３１ｅ ２チャンネルメモリー（エレバグモードメモリー、高速モード無し） シンプル型 ８ピンＰＩＣ
また、８Ａ、８Ｂ、９Ａには、バグキーなど手動キーのノイズ除去に使いやすいＤｅｃｈａｔｔｅｒ（デチャッター）モード搭載版もあります。（ＤＪ４Ａ３１は、搭載版のみ）
Ｄｅｃｈａｔｔｅｒモードについては、こちらのＤＪ４Ａ３１型のページをご参照下さい。
ＤｅＣｈａｔｔｅｒ機能だけ（キーヤー機能無し）に特化、小型化した”ＤｅＣｈａｔｔｅｒ”は、２０２５年４月号のＣＱ誌に掲載されました。記事補足のページはこちら
お問い合わせ等は、下のリンクからメールをお送り下さい。
あとがき
”エレバグ”も、もはや一般名詞化した感があります。長短点の後のスペースを確保する機能はエレバグキーに不可欠な基本要件だったのですが、いつの間にかこれに”オートスペーシング”というしゃれた言葉まで使われるようになりました。
長年エレバグキーに取組み、発信して、自称”エレバグの元祖”と思っていますが、色んな方やメーカーがキーヤーやキーイング機能にエレバグを取り入れられるようになって、エレバグが完全に世に出たという感慨があります。嬉しいですね。
しかし、エレバグと称してオートスペーシングが無いものを、「何だ、使いにくい」と言われたら、本物のエレバグが泣きます。ｈｉ.
私は製作に偏重の傾向があり、ＣＷは万年初心者ですが、エレバグ使用の方と交信するのを密かな楽しみにしています。ｈｉ.
